ポンコツ日記

ロータスエラン用スパイダーフレームのリヤ廻り。 フロントサイド。 ドラシャに横向きで着くスパイダー社のログマーク。一昔前の「スズキ」のみたいですね(^^; ホイールは、本物ミニライト・マグネシウムホイールのセンターロック式です。６Ｊだったかなぁ？(^▽^;)

ロータスエランのスパイダーフレームの詳細画像です。

スパイダーフレームにも、大きく２種有り、
ロータスオリジナル風な折り紙細工のような鋼板タイプと
パイプフレームです。
これはキレイなパイプワークで構成してあるのが分かります。
エラン好き・ロータス好きの方は参考にしてね。

このＹ字型バックボーンフレームに、
オールＦＲＰのプラスチックボディが載ります。
車重は、おおよそ”６３０Ｋｇ”程度ですね。
ケーターハムスーパーセブンとほぼ同等で、
現代のＡＣ付き軽トラックよりは、１５０Ｋｇ位は軽いかな(^^;

ちなみに、
マツダのユーノスロードスターは、
エランのイメージとコンセプトを主に作られたそうです。
どちらも、乗って楽しいスポーツカーですね(*^_^*)

Ｙ字型バックボーンフレームに抱え込まれたロータス製ＤＯＨＣエンジンがよくわかりますね（^_^） エラン用スパイダーフレームを前方から見た所。 リヤ廻りもシンプルな構成ですね。 エランボディは、リトラクタブルライト付のキュートで軽量なスポーツカー（*^_^*）

昨年、友人Ｉ氏に焦がれて嫁いで行った、

1963年”ロータスエラン・シリーズ１・スパイダーフレームバージョン”です。

ＦＲＰボディとフレームを分離してみました。
これで、メインを角パイプで組まれたスパイダーフレームの実態が良〜く見れます。
うまく出来ていますねぇ〜♪

エランのフレームと言えば、
折り紙細工のように鋼板を組み合わせて、Ｙ字型を形成し、
その一番前にエンジンを抱え込むようになっているのが特徴す。
トヨタ2000ＧＴが、このフレームを参考にしたことは有名ですね。
オリジナルもとてもよく出来たフレームです。

さて、それでもエンジンや足回りをスープアップしていった時に、
若干剛性不足になって来ます。
そのロータス純正フレームの鋼板ゆえの弱点を補うために、
英国スパイダー社がパイプで組んで作った強化フレームがこのタイプ。
更にこれは、角パイプをメインにしたパイプフレームワークです。
剛性アップには非常に有効だそうです。

足周りやスタビは。ピロボールジョイントになっており実戦向き仕様。
ロールゲージ・マフラー・燃料タンク・ヘッドレストなども全て、
「スパイダー社のフルキット」のエランです。

エンジン・ミッション・デフは、現在の所、エラン最終型のＳ４ビッグバルブに、コスワース製カムやピストンを組み込んでおります。
但し、ここからもう一度、見直しをする予定ですが・・・・（^^;

ナンとも楽しみな１台になりそうな26エランですね(^_-)-☆

強化タイプのリダクションスターターモーター。 接点とブラシ。　赤丸部分の表面が荒れてます(;´∩｀)　ゴッソリとこれだけの部品を取り替えました。 ロータスツインカムエンジンね(^o^)

セルスターターモータが時々ダダこねます・・・(;´Д`A ```

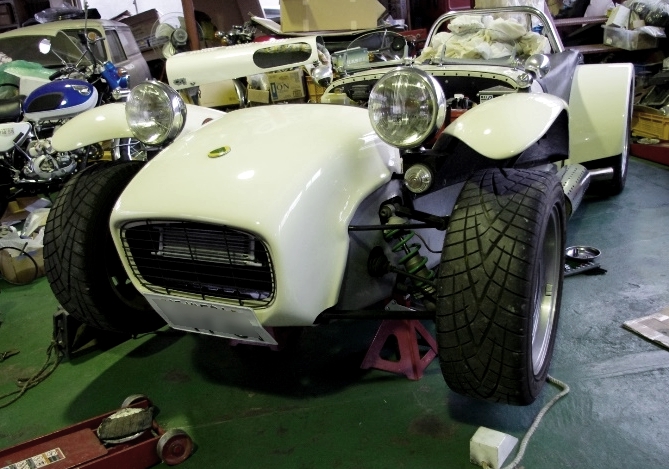

K田さんのケーターハム・スーパーセブンです。
ペラペラのボンネットの中のエンジンは、名機ロータスツインカム・ビッグバルブを積んでいますね。

オーナー曰く、
「よしっ！　今日は天気も良いし一走りに行くぞぉ〜(^o^)/」と、
勇んでIGNスイッチを回してもセルが回りません・・・(-_-;)

早速、セルモーターを確認すると、
「強化型のリダクションタイプのセルモーター」がすでについています。
このスターターモーターAssyは、現在も購入できるデンソー製モーター付きのタイプです。
通称「ハイトルク・スーパー・スターター」。
しっかり回ります。

・・・で、
バラしてみれば、接点が著しく荒れております。
どうも、これが原因のようです。
早速近所の電装屋さんで修理。
国産デンソー製という事もあり、この部分のOHパーツがちゃんと在庫してました。
ラッキー♪

結局、接点端子+ブラシ等々、ゴッソリ取り替えて回復です。
ついでに、スターターモーターのトリガー端子(50端子)へは、IGNからの信号を汎用リレー追加にて確実な動作へとしました。

もうバッチリ！　(^_-)-☆

バツグンに掛かりが良くなりました。
